品名：单节小蛮腰带手电筒移动电源PCBA电路模块
型号：YC121 V2
一,产品概述:
此款产品套料主要面对大批量及成品工厂,小量请勿议价,可直接按所需拍,发货请状况请直接联系 小杨QQ： 2355767109
业务咨询请联系QQ：2355767100 2355767106 大量采购价格可议,请联系 石生:13724301365

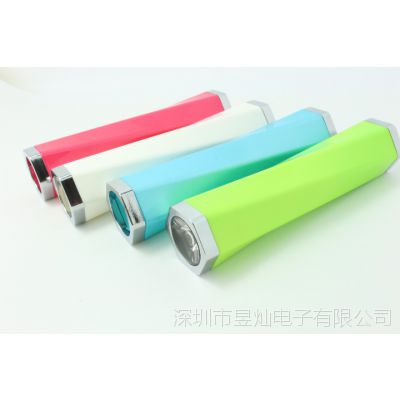

二,产品外观（外壳):
三,PCBA外观:
四, 组装套料
四, 组装套料
二， 电性及安装性能：
■ 电气参数(除特殊说明外:Ta=25℃) [额定值]
输入电压 +4.5-5.5V
充电电流 450mA (根据电池电压进行涓流，恒流，恒压充电)
充电截止电压 4.20V +/-2%
输出电压： 4.85V – 5.0V
输出电流: 800MA
过充保护电压 4.300 +/-0.10
过充解除电压 4.050 +/-0.10
过放保护电压 2.300 +/-0.15
过放解除电压 2.900 +/-0.15
三 功能及特性：
■按键说明：
1.在上电正常的任何时候按下按键都可打开手电筒.再次按下将关闭手电筒。.
■LED指示：
◆待机状态：
◆充电状态：
1．任何时候插入外部5V电源均会强制进入充电模式。
2．充电时红灯亮 ,充满电蓝灯亮。
3．按下按键打开手电筒。
◆放电状态：
1.放电状态时，如果插入外部输入将强制进入充电模式。
2.放电时无电量显示。
■其他特性:
保护功能：如移动电源对外放电短路或过充过放电等异常发生时,电路自动保护,当故障解除后,充电激活即恢复正常.
过充保护，过放保护，短路保护。
装配时需注意电池必须按标示连接，如接反会烧毁锂电保护MOS管
适用于大部分使用DC5V充电的手机，相机及其他数码产品
电路采用有铅工艺标准，电路中无断线，短路，虚焊等不良现象。
如需使用无铅工艺请特别说明
电路的外形及安装尺寸请以样品为准，需达到方便适合装配。。
PCBA与客户电池及外接配件正确装配后，具有充电指示，放电指示，充电功能等正常功能。
■特别说明：
电池初次与模块焊接时，电路可能处保护状态，无输出。请先外接5V电源充电，即可 激活保护电路。
四，包装用运输
产品以恰当方式做外包装，做到防震，防静电，防水濺，防氧化等安全措施。
此产品规格书在发布时经过核对并努力使其精准，本规格书中数据仅做说明产考之用，本司不对使用此规格书而可能带来的后果及风险负责，本司保留对此产品的硬件及软件更改的权利并不做特殊说明，所有参数请按实际产品测试为准。如有任何疑问请及时与我们联系。
