| 品牌：昱灿 | 型号：YC126 | 类型：应急充 |
| 充电电流(mA)：1000MA （BAT> 3.6V） | 指示功能：有指示功能 | 接口：USB |
| 电池类型：锂电池 | 输入参数(V)：+4.5V-5.5V | 输出参数(V)：4.85V-5.5V |
YC126三节18650电池 手机支架 移动电源 PCBA 外壳 套料
一,产品概述:
1：YC126是一款内置三节18650电池，外观简洁而绚丽，并可用作手机支架的一款时尚，实用的移动电源，没有繁杂的装饰尽显简约。
2：巧妙的外观设计,细致入微的表面处理,表面UV金属亮点处理，犹如夜空中的繁星璀璨，专业识别电路，可以兼容市面上的大部分手机数码等便携产品，支持3节18650电池，***续航，让你一机在手告别断电。
3：采用优化电路方案设计，具备完善的电池保护功能（过充，过放，短路），移动电源专用升压电路，转换效率可达85%-90%，智能化的充电管理具备涓流，恒流，恒压充电，让你使用更加快速，安全
4：可提供外壳及PCBA套料,提供样品测试，技术指导，助你迅速***

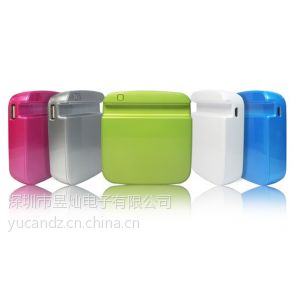

二,产品外观（外壳):
表面繁星璀璨，告别单调
三,PCBA外观:
精心优化的方案设计，***的性能与价格的结合，效率85%~90% 便宜我们也能做好货
四, 组装套料
PCBA尺寸75*23mm (PCB尺寸)
PCB采用1.0mm无铅玻钎板,表面喷锡工艺。
■ 电气参数(除特殊说明外:Ta=25℃) [额定值]
输入电压 +4.5-5.5V
充电电流 800mA (根据电池电压进行涓流，恒流，恒压充电)
充电截止电压 4.20V +/-2%
输出电压： 4.85V – 5.0V
输出电流:1000MA （BAT> 3.6V）
过充保护电压 4.300 +/-0.10
过充解除电压 4.050 +/-0.10
过放保护电压 2.300 +/-0.15
过放解除电压 2.900 +/-0.15
功能及特性：
■按键说明：
1.在待机状态下，按下按键，显示当前电池电量。
2.在充电状态下按键不响应。
3．在放电状态先，按下按键，显示当前电池电量。
■LED指示：
◆待机状态：
1. 待机状态下输出口有电压，可随时接入负载设备。
2. 在待机状态下按下按键显示当前电池电压，< 3.6V一颗灯，< 3.8V两颗灯，< 3.9V三颗灯，>3.9V四灯全亮。
◆充电状态：
1.任何时候插入外部5V电源均会强制进入充电模式。
2.充电时4颗LED电量指示，充饱灯亮，充电灯闪，完全充饱后4灯全亮，电池电压 < 3.7V ***颗灯亮 ,<3.9V第2颗灯闪 ,< 4.0V第3颗灯闪 ,< 4.2V第4颗灯闪 , 4.2V电池充满4颗灯全亮，
3.充电状态下按键不响应，充电状态下输出口保持打开。
放电状态：
1.放电状态时，如果插入外部输入将强制进入充电模式。
2.放电时无电量显示。
3.放电状态时按下按键显示当前电池电压，< 3.6V一颗灯，< 3.8V两颗灯，< 3.9V三颗灯，>3.9V四灯全亮。
* 由于采用电压来作为电量显示灯的分段依据，在电压分段临界点时会有指示灯闪烁，如对此方面有特殊的要求的请实际测试确认。
■其他特性:
保护功能：如移动电源对外放电短路或过充过放电等异常发生时,电路自动保护,当故障解除后,充电激活即恢复正常.
过充保护，过放保护，短路保护。
装配时需注意电池必须按标示连接，如接反会烧毁锂电保护MOS管
适用于大部分使用DC5V充电的手机，相机及其他数码产品
电路采用有铅工艺标准，电路中无断线，短路，虚焊等不良现象。
如需使用无铅工艺请特别说明
电路的外形及安装尺寸请以样品为准，需达到方便适合装配。。
PCBA与客户电池及外接配件正确装配后，具有充电指示，放电指示，充电功能等正常功能。
